QTZ010

m²

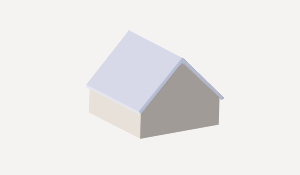

Cobertura inclinada com zincotitânio.

119,78€

Cobertura inclinada com uma pendente média de 47%, formada por estrutura de suporte (não incluída neste preço), filme de polietileno que actua como barreira de vapor e painel de lã de rocha com resinas fenólicas, Rocdan SA-40 "DANOSA", de 40 mm de espessura como isolamento térmico, disposto entre barrotes de madeira de 80x80 mm de secção. Cobrimento composto por chapa de zincotitânio, "RHEINZINK" Clic System, acabamento natural, de 0,7 mm de espessura, executado mediante o sistema de junta com ripa a partir de material em banda de 650 mm de desenvolvimento, 565 mm entre eixos e juntas de 47 mm de altura, fixada mecanicamente sobre painel OSB de aparas orientadas intercalando entre ambos uma lâmina de separação estruturada.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt17poa010a

m²

Filme de polietileno de 0,15 mm de espessura.

1,050

0,14

0,15

mt07mee040b

m

Barrote de pinho silvestre, 80x80 mm.

1,300

3,70

4,81

mt13eag023

Ud

Prego de aço para fixação de ripa de madeira a suporte de betão ou argamassa.

10,620

0,07

0,74

mt16pdt010aa

m²

Painel de lã de rocha com resinas fenólicas, Rocdan SA-40 "DANOSA", de 40 mm de espessura e resistência térmica 1 m²°C/W, segundo EN 13162.

1,050

13,11

13,77

mt13blm020

m²

Painel OSB de aparas orientadas, qualidade hidrófuga 3 ou superior, de 22 mm de espessura.

1,050

8,00

8,40

mt13blm030

Ud

Prego de aço para fixação de painel de madeira a suporte de madeira.

12,500

0,04

0,50

mt20wwr030

m²

Lâmina de separação composta por lâmina de difusão aberta (formada por 3 camadas de polipropileno) com integração de lâmina de polipropileno com estrutura tridimensional.

1,050

6,00

6,30

mt13ccz030g

m²

Chapa de zincotitânio, "RHEINZINK" Clic System, acabamento natural, de 0,7 mm de espessura, executado mediante o sistema de junta com ripa a partir de material em banda de 650 mm de desenvolvimento, 565 mm entre eixos e juntas de 47 mm de altura. Inclusive p/p de elementos de fixação próprios do sistema formados por barras de chapa de aço galvanizado de 1 mm de espessura e 500 mm de comprimento, cobre-juntas longitudinal de 60 mm de largura, realização de juntas transversais, remates e encontros. Com certificado TÜV-Rheinland de conformidade com o catálogo de critérios QUALITY ZINC.

1,090

63,06

68,74

mo047

h

Oficial de 1ª montador de painéis metálicos.

0,261

17,41

4,54

mo090

h

Ajudante de montador de painéis metálicos.

0,261

16,45

4,29

mo050

h

Oficial de 1ª montador de isolamentos.

0,052

17,41

0,91

mo093

h

Ajudante de montador de isolamentos.

0,052

16,45

0,86

%

Meios auxiliares

2,000

114,01

2,28

%

Custos indirectos

3,000

116,29

3,49

Custo de manutenção decenal: 39,53€ nos primeiros 10 anos.

Total:

119,78

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

UNIDADE DE OBRA QTZ010: COBERTURA INCLINADA COM ZINCOTITÂNIO.

CARACTERÍSTICAS TÉCNICAS

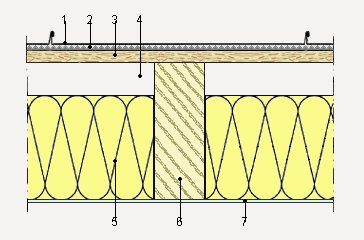

Formação de cobertura inclinada com uma pendente média de 47%, composta dos seguintes elementos: FORMAÇÃO DE PENDENTES: estrutura de suporte (não incluída neste preço); BARREIRA DE VAPOR: filme de polietileno de 150 microns de espessura; ISOLAMENTO TÉRMICO: painel de lã de rocha com resinas fenólicas, Rocdan SA-40 "DANOSA", de 40 mm de espessura e resistência térmica 1 m²°C/W, disposto entre barrotes de madeira de pinho de 80x80 mm de secção e 80 cm de separação máxima entre eixos; COBRIMENTO: chapa de zincotitânio, "RHEINZINK" Clic System, acabamento natural, de 0,7 mm de espessura, executado mediante o sistema de junta com ripa a partir de material em banda de 650 mm de desenvolvimento, 565 mm entre eixos e juntas de 47 mm de altura fixada mecanicamente sobre painel OSB de aparas orientadas intercalando entre ambos uma lâmina de separação estruturada. Inclusive p/p de elementos de fixação próprios do sistema formados por barras de chapa de aço galvanizado de 1 mm de espessura e 500 mm de comprimento, cobre-juntas longitudinal de 60 mm de largura, realização de juntas transversais, remates e encontros. Segundo regras de ofício ZVSHK, pormenores construtivos recomendados para coberturas de "RHEINZINK" e recomendações do manual "RHEINZINK - Cubiertas en técnica de engatillado".

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície da vertente medida em verdadeira magnitude, segundo documentação gráfica de Projecto, sem ter em conta a sobreposição correspondente das chapas. Incluindo formação de cumeeiras, rincões, beirais e bordos livres. Não se inclui formação de laroz, beirais decorativos nem encontros de vertentes com paramentos verticais, chaminés, janelas ou condutas de ventilação.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não serão colocados nem apoiados sobre a cobertura elementos que a possam danificar ou dificultar a sua drenagem.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, a superfície realmente executada segundo especificações de Projecto, sem ter em conta a sobreposição correspondente da telha. Incluindo formação de cumeeiras, rincões, beirais e bordas livres. Não se inclui formação de laroz, beirais decorativos nem encontros de vertentes com paramentos verticais, chaminés, janelas ou condutas de ventilação.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

14,188

12,898

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,436

0,727

17 04 07

Mistura de metais.

0,439

0,293

Resíduos gerados:

15,063

13,918

17 02 03

Plástico.

0,078

0,130

17 02 01

Madeira.

0,520

0,473

Embalagens:

0,598

0,603

Total resíduos:

15,661

14,520
